SBパネル
SB Panel
SBパネル
積雪寒冷地防雪パネル
積雪寒冷地の屋外施設にて、冬期風雪時の避難通路への雪の吹込みを防止します。
-
01
施設内の安全対策（事故の未然防止、防犯等）の為、ネットの色は透過性の良いブラックを採用。
-
02
火源に接しても容易に燃え広がらず、炎上を防ぎ火災を抑制する防炎製品。
-
03
鋼製枠とネットの取付は展張して取付ける一体構造。余計な部材を省いた低コスト・軽量パネル。
-
04
ネットに負荷が掛かる従来のハトメ構造とは異なり、ネットの耐久性を向上させた構造。
-
05
ネット破損時の取り換えも容易な構造（内側からの交換が可能）。
-
基布：ポリエステル100%
樹脂：ポリ塩化ビニル（PVC）を使用
製品概要

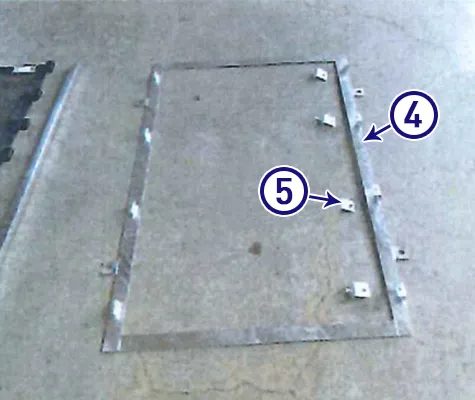

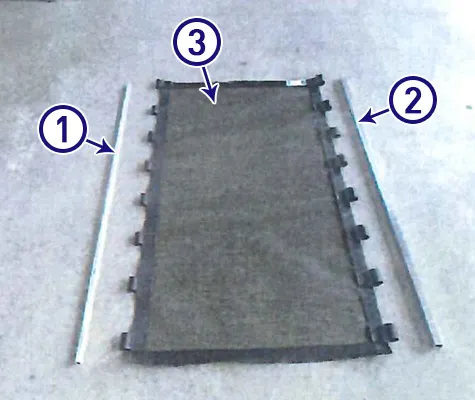

構成主要部材
①丸鋼管

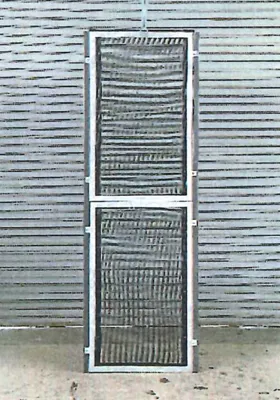

外観
黒

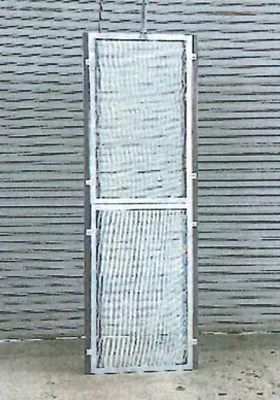

グレー
SBネット目合（：津波避難施設用途）、充実率40%以上確保
※ネットのカラーは現場の使用条件にて選定可能。
SBネット特性
| 項目 | 強度 | 試験方法 | |
|---|---|---|---|
| 引張強さ (N／3 cm) | タテ | 1873 | JIS L 1096 8.12.1 |
| ヨコ | 1936 | ||
| 伸び率 (%) | タテ | 28.1 | |
| ヨコ | 26.8 | ||
| 引張強さ×伸び (kN・mm) | タテ | 105 | |
| ヨコ | 104 | ||
| 引裂強さ (N) | タテ | 656 | JIS L 1096 8.15.4 |
| ヨコ | 783 | ||
施工実績
-

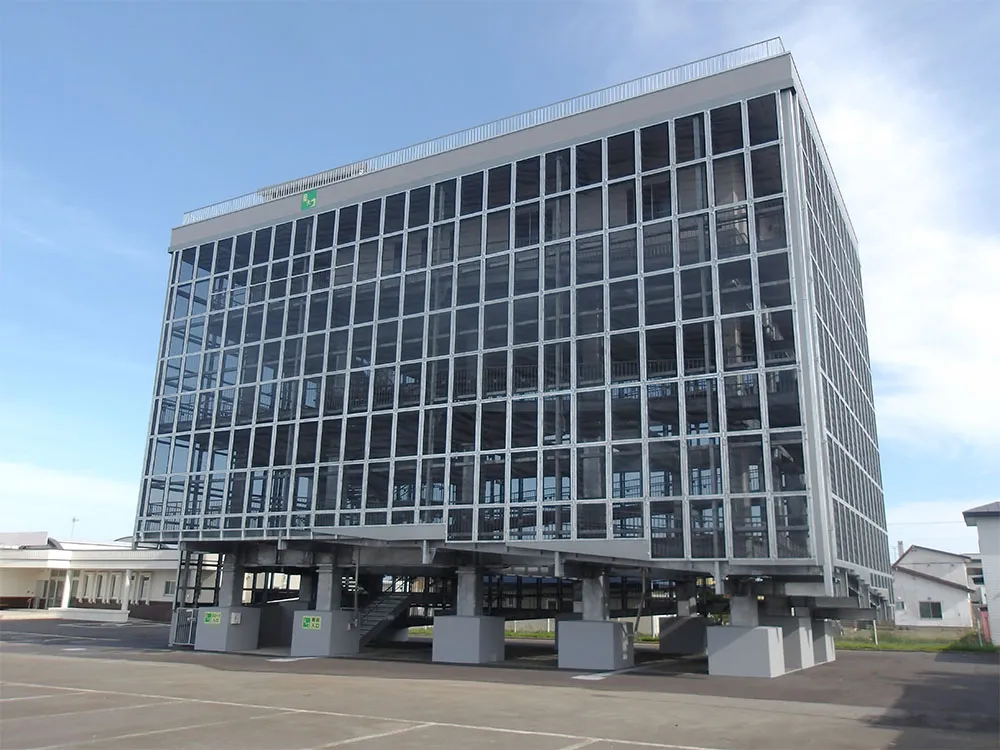

白糠町津波避難タワー（西庶路地区）
-

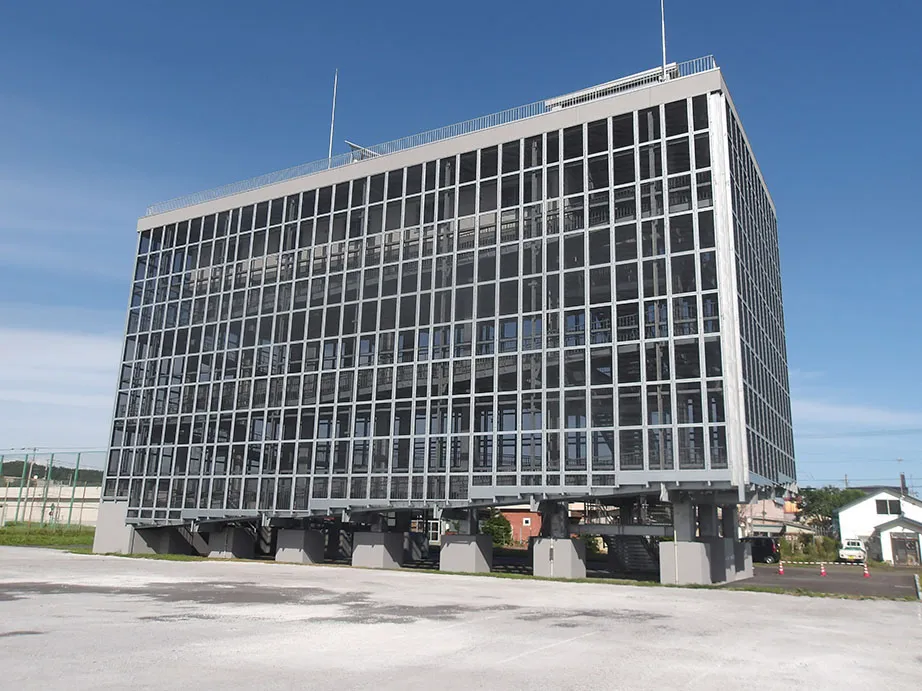

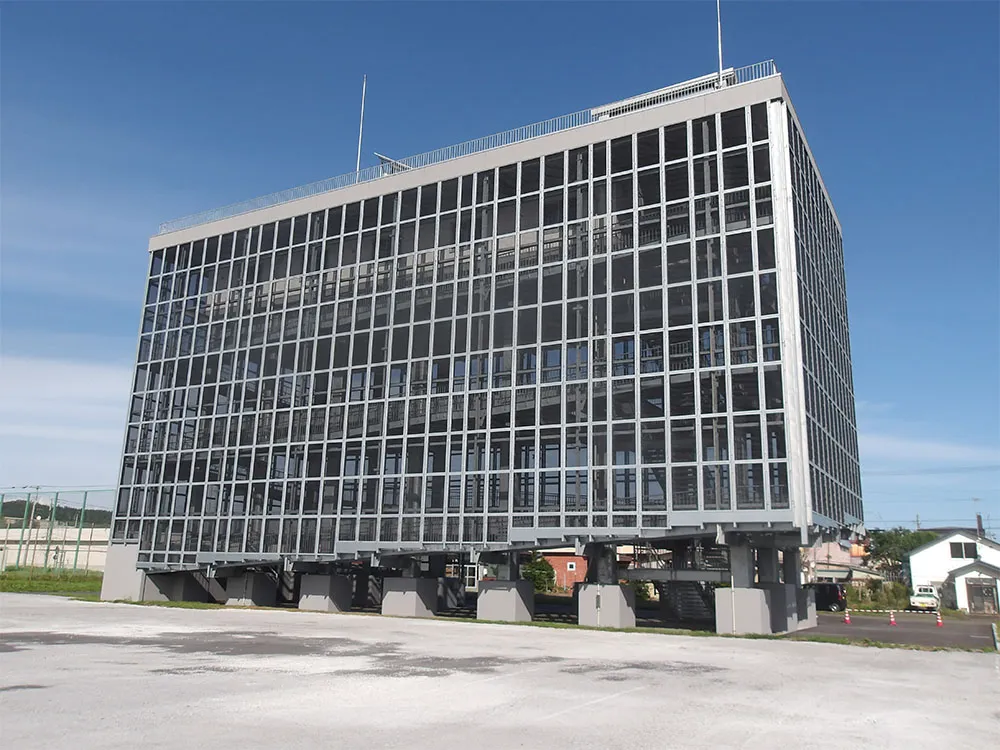

白糠町津波避難タワー（白糠地区）
-

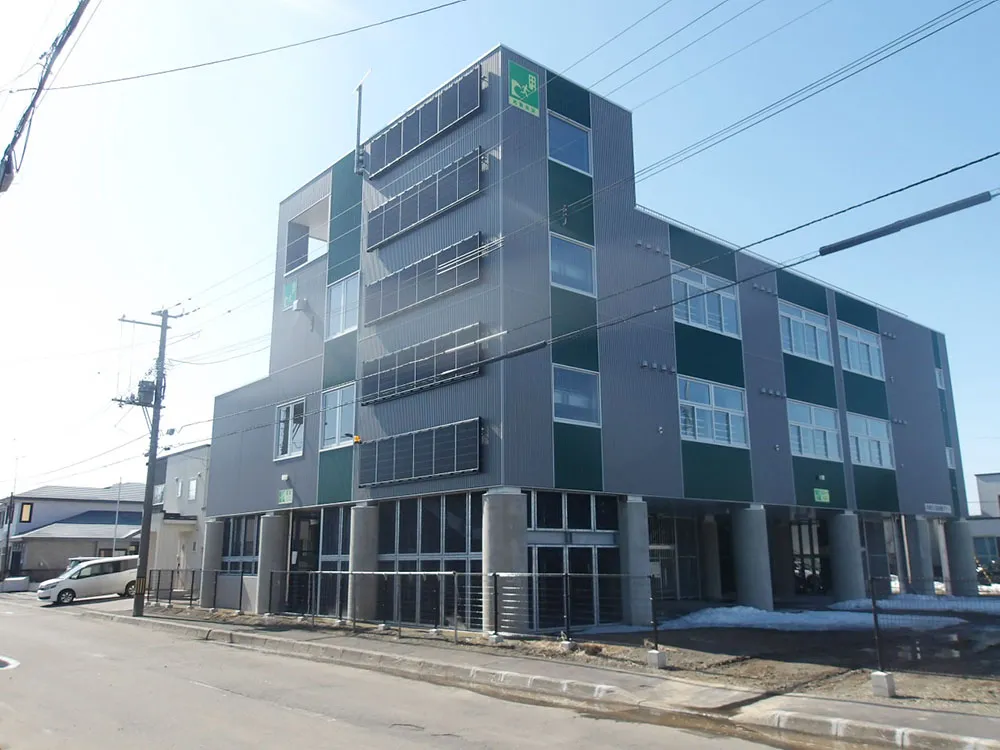

釧路町津波避難タワー（春日公園）
-

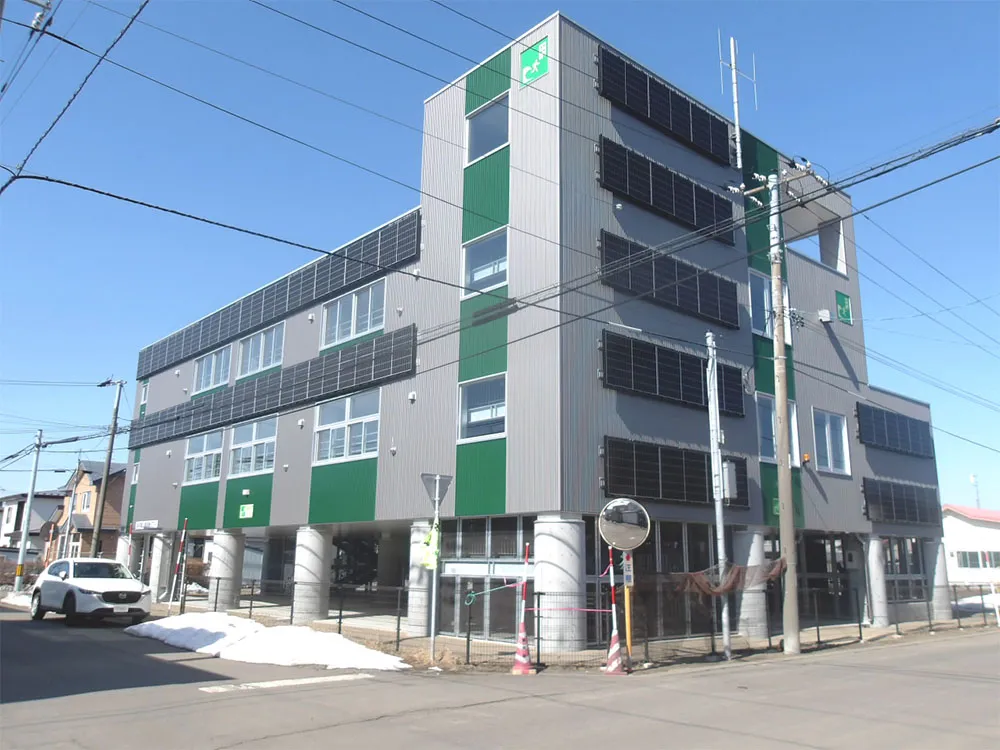

釧路町津波避難タワー（中園公園）
-

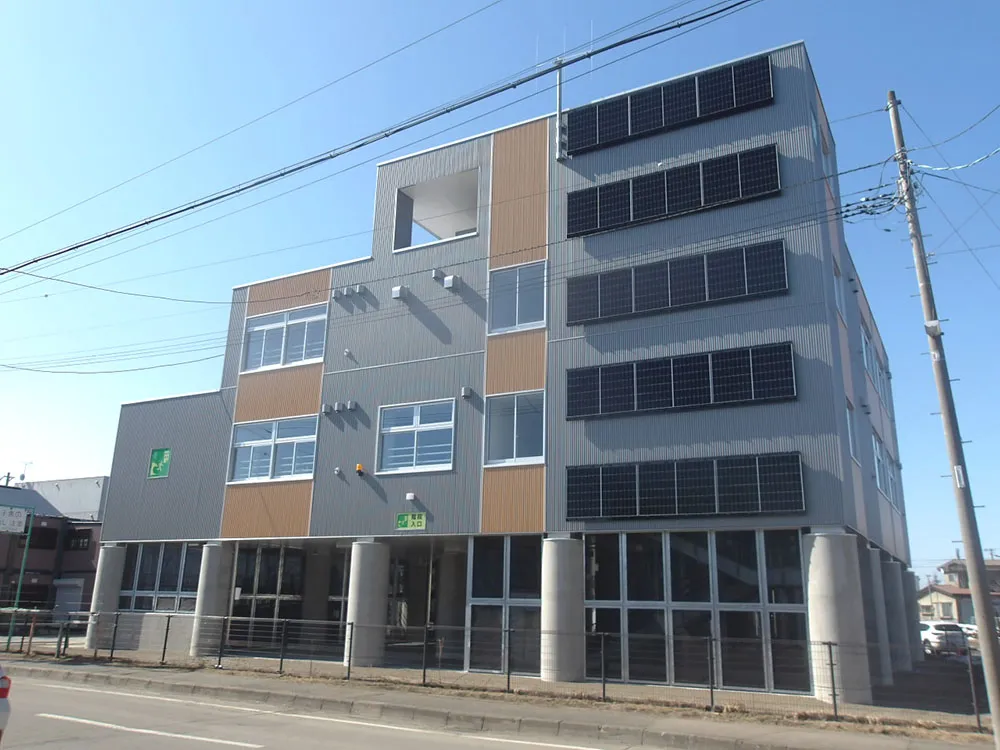

釧路町津波避難タワー（いづみ公園）
-

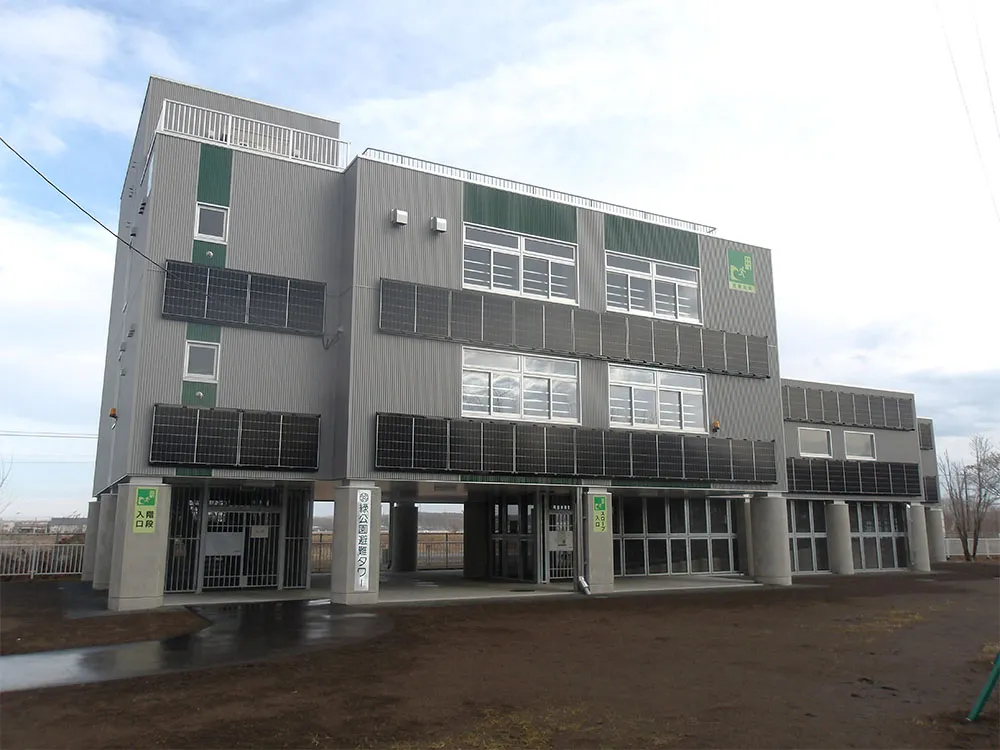

釧路町津波避難タワー（緑公園）
